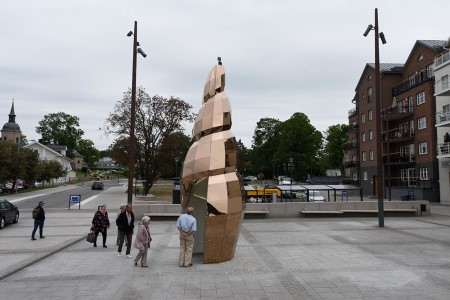

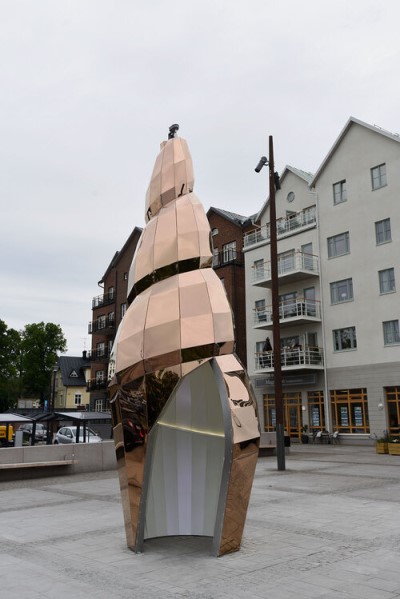

Sunshell (Foto Ulf
Lundin )
Bigert och Bergström är en samtida konstnärs- duo.
Arbete med Solsnäckanl: konstruktion/design.
Solsnäckan baserad på en liten snäcka som är bara några millimeter stor och finns i Östesjön.
Snäckan är viktig ur ett ekologiskt perspektiv.
På toppen sitter det en spegel som roterar efter solens rörelse och reflekterar ned en sol stråle.
Skulpturen är sju meter hög och står i Nortälje.
180 plåtar är bockade och monterade på ut och insidan.
Eftersom den är tunnvägging var det knepigt att konstruera balkar mm
(Foto Ulf Lundin )

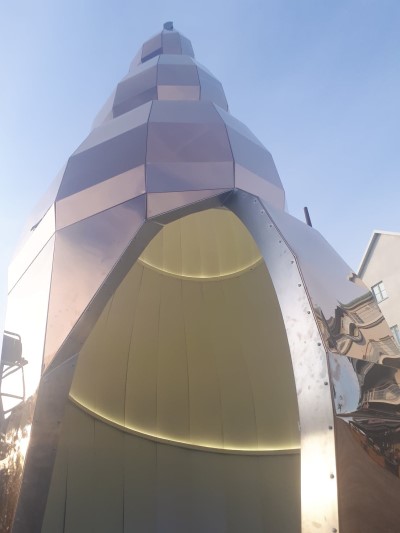

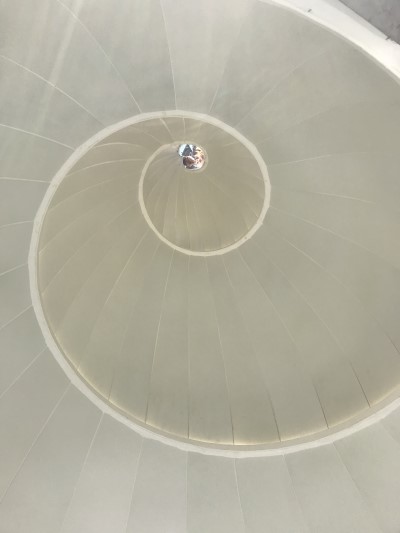

Insidan med skruvad belysning
Ingången med perlemo
Hydrobiidae snäckan
konstruktion CAD

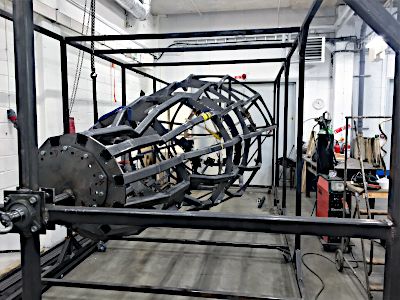

Monterad i vagga på KKV. Notera de vinklade balkarna
Cad rendrering av stålstrukturen. 12 vertikala 50*50 balkar,
horisontella laserskurna 5mm plåtar, spiral för infästning av alla inner plåtar.
Innerplåten på

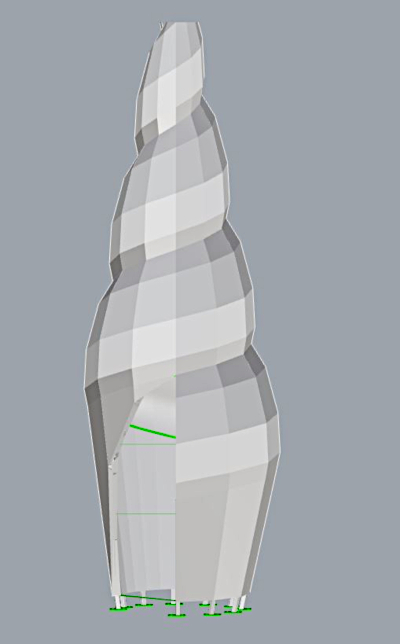

Ytter plåten på

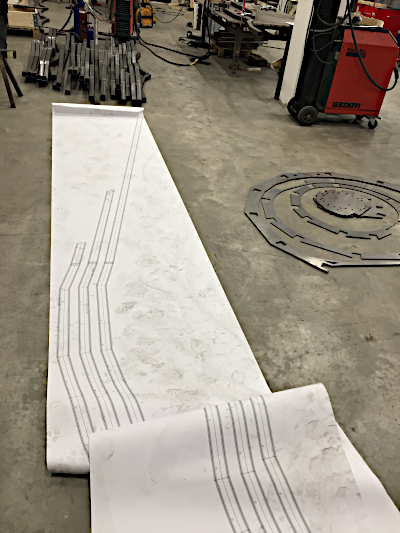

Zoltan svestade alla 50*50 balkar. 160st laserskurna rördelar bildar de vertikala balkarna.

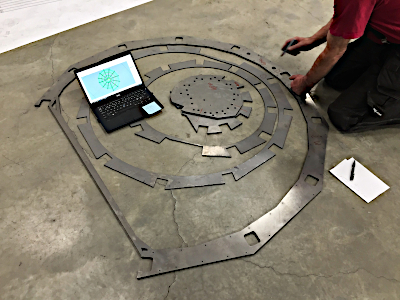

Inmätning av laserskurna delar

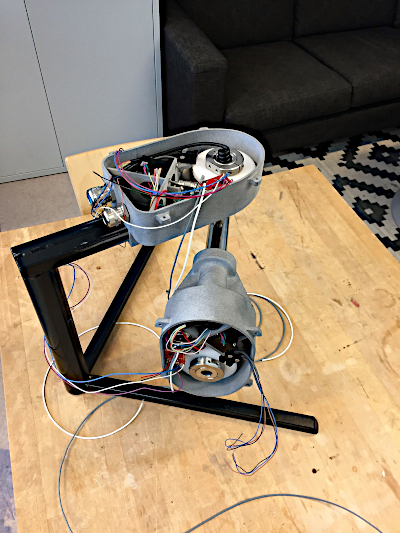

Elektroniken i toppen, labbkoppling, programering studenterna på kth, cad mm Isak.
