Såpbubbellampa Front Foto: Front


Front Design / Göran Nordahl

Såpbubbellampa

Uppdrag : Cad 3D underlag för printning, problemlösning, verkstadsarbete.

Göran Nordahl behövde hjälp, han hade byggt en prototyp för Art Basel i Florida.
Prototypen bestod av petflaskor och piprensare värmelim mm.
Inget som skulle hålla och framför allt inte till försäljning.
Efter lite spånande så kom vi fram till att separera de olika funktionerna, fläkt,
motor för öppning, ventil för vätska, tank mm.
Direkt in i cad, nästan alla delar 3D printades och i och med 3D printning
kan man enkelt göra olika prototyper och utvärdera för att sedan ändra i cad igen.

En miss: Jag spegelvände tanken i cad utan att tänka på gängorna vid påfyllningen.
Korken passade inte.

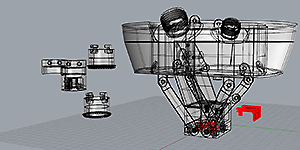

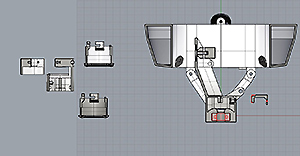

3D skiss Genomskärning


3D funktionsskiss

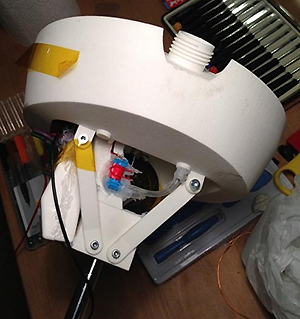

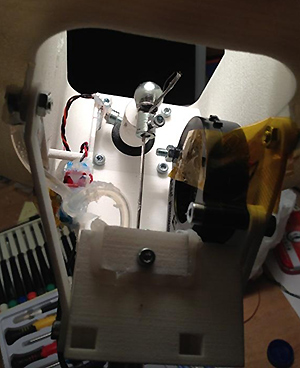

Stegmotor öppnar/stänger ventilen. Fläkten blåser bubblorna.


Vätskan är i tanken

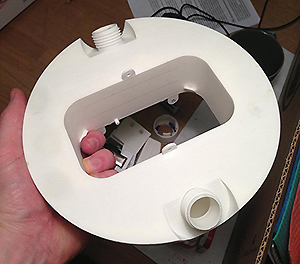

3D printad SLS tank

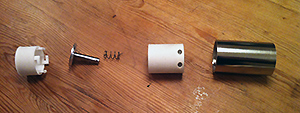

3D printade detaljer munstycket

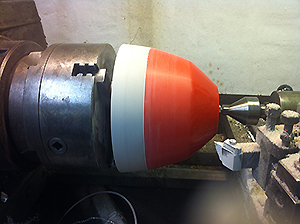

Bernadotte skålen förlängdes och blev plugg för kopan

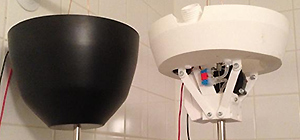

Test med kopa

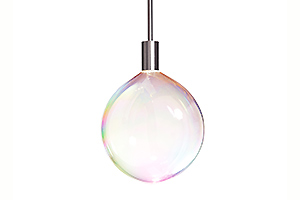

Foto: Front

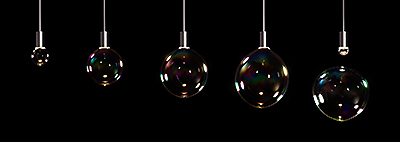

Foto: Front

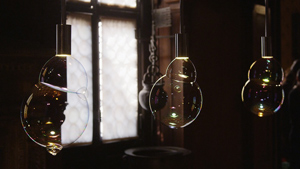

Foto: Front
